سه‌شنبه 20 اسفند 1392 @ 22:28

طریقه تبدیل و ساخا فایل مدارچاپی PCB در پروتل

امروز یک مقاله خوب و بدرد بخور در مورد تبدیل فایلهای شماتیک طراحی شده در نرم افزار پروتل به فایل مدارچاپی پی سی بی آماده کرده ایم در این مقاله خواهید آموخت که چگونه یک نقشه شماتیک که با نرم افزار پروتل طراحی شده است را به فایل مدارچاپی PCB تبدیل کنید و کارتان را راحت تر کنید این آموزش به صورت ورد آفیس تایپ شده است و می توانید از اینجا آنرا به صورت رایگان دانلود نمایید .



دوشنبه 19 اسفند 1392 @ 20:29

ساخت رقص نور چشمک زن با میکروکنترلر avr

تا حالا شده بخواین برای باند یا اسپیکرتون یک رقص نور بسازید ، مداری باشه که با بالا و پایین شدن سطح ولوم و دامنه صدای خروجی نور ال ای دی ها رو به رقص دربیاره و با اصطلاح رقص نور باشه ، بله این مدار الان روبه روتونه یک مدار خیلی خیلی خوب و جالب که با میکروکنترلر ای وی آر ساخته می شه و کد برنامه نویسی آماده شده با پسوند هگز hex هم توش هست نیازی نیست که خودتون با دست برنامشو بنویسین ، کافیه این مدار رو با نرم افزار شبیه سازی مدارات پروتئوس اجرا و آزمایش کنید و از کارکردنش لذت ببرید ، در ضمن اگر از این مدار خوشتون اومد بهتون پیشنهاد می کنیم با کلیک کردن روی نوشته انتهای این مطلب مجموعه میکروکنترلر ما که حاوی چندین مدار کاربردی و کم یابه که با میکروکنترلر ای وی آر ساخته میشه و دارای توضیحات و همه چیزهای لازم است و از سایت با این کارتون حمایت کنید .



رمز فایل زیپ : http://micro-projects.blogsky.com



چهارشنبه 14 اسفند 1392 @ 21:23

دانلود پروژه ساخت اسیلوسکپ دیجیتالی با lcd و میکروکنترلر

کسانی که قصد ساخت اسیلوسکپ دارند می توانند با دانلود پروژه زیر اقدام به ساختن مدار یک اسیلوسکپ دیجیتالی دارای نمایشگر نمایند که دارای قابلیت های فراوانی از جمله نمایش سیگنالهای الکتریکی سینوسی و مربعی و دندان اره ای و هر نوع سیگنال دیگری است ، این اسیلوسکپ به آیسی میکروکنترلر ATMEGA16 ساخته می شود و کد هگز و تمامی مدارات لازم و نقشه شماتیک و دیگر ملحقات لازم را می توانید استفاده کنید .


حجم فایل زیپ : 150 کیلوبایت

رمز فایل : آدرس همین وبلاگ


سه‌شنبه 13 اسفند 1392 @ 23:41

دانلود پروژه ساخت اهم متر دیجیتالی با میکرو AVR

امروز برای کاربران عزیز سایت و دوستان گلم یک پروژه خوب اهم متر دیجیتالی با ال سی دی کاراکتری آماده کرده ایم که قادر است مقاومت های بین رنج دو دهم تا دویست مگا اهم را اندازه گیری نماید و برای کاربر به نمایش بگذارد ، این پروژه به صورت یک فایل زیپ آماده شده است که حاوی تمامی ملحقات لازم پروژه از جمله فایل مدار شبیه سازی شده با نرم افزار پروتئوس و همچنین فایل کد هگز و نمونه مدار چاپی آماده است و می توانید آنرا به صورت کاملا رایگان از لینک زیر دانلود نمایید .



حجم فایل : 0.5 مگابایت

رمز فایل زیپ : micro-projects.blogsky.com


دوشنبه 12 اسفند 1392 @ 20:56

میکروکنترلرهای ای آر ام ARM چیستند

ای آر ام یا همان ARM نوعی از میکروکنترلرهای نسل جدید میباشد که برای اولین بار توسط شرکت armholding طراحی و به بازار عرضه شده ، این میکروکنترلر دارای ساختمان پیچیده تری نسبت به میکروکنترلرهای ای وی آر است این دسته از میکروها قدرت پردازش 32 بیتی را داراهستند و تقریبا 30 سال است که در صنعت الکترونیک خود نمایی می کنند در این نوع از آیسی ها برای طراحی و ساخت نیاز به تعداد کمتری از ترانزیستورها است به طوری که با سی و پنج هزار ترانزیستور سی پی یو اصلی یک ARM طراحی می شود و این در حالی است که یک میکروکنترلر از میلیونها ترانزیستور ساخته می شود ، سرعت بالاتر و حافظه kash خوب از جمله مزایای این نوع از میکرو ها است . در زیر نمایی از شکل میکروکنترلر های ARM را میبینید .




جمعه 9 اسفند 1392 @ 00:41

پروژه ساختن تلفن با میکروکنترلر AVR و دارای قابلیت شماره گیری مجدد

در این پست یک پروژه خوب و کاربردی با عنوان تلفن اماده کرده ایم که در این پروژه تلفن از طریق چوک به خط تلفن وصل شده است و مدار دارای قابلیت شمارگیری با کیبورد و همچنین دارای دکمه rediler یا تکرار شماره گیر میباشد که زمانیکه این دکمه را بفشاریم تلفن از طریق رله از مدار برای یک لحظه قطع می شود و دوباره پس از وصل شدن به مدار عمل شماره گیری خودکار همان شماره قبلی که در حافظه میکروکنترلر ذخیره شده است انجام می گیرد و به این ترتیب یک مدار تلفن تقریبا کامل با avr ای وی آر طراحی کرده ایم ، در فایل پروژه ای برایتان قرار داده ایم نمونه پروتئوس و کد هگز و مدار شماتیک و باقی ملحقات موجود است و می توانید آنها را یکجا از لینک زیر دانلود کنید .




size : 150 kb


چهارشنبه 7 اسفند 1392 @ 23:36

ساختمان و کاتالوگ LCD ال سی دی کاراکتری

lcd کاراکتری چیست ؟


در این پست می خواهیم راجع به ساختمان و نحوه کار با lcd های مایع و کریستالی و کاراکتری توضیح بدهیم ، ال سی دی مخفف کلمه صفحه نمایش کریستال است در این قطعات الکترونیکی مولکولهایی وجود دارد که به ولتاژ و الکتریسیته بسیار حساس هستند و با عبور جریان الکتریسیه تغییر مکان می دهند و جهت آنها عوض می شود و قابل دید می شوند ، از این قطعات برای نمایش اعداد و حروف در الکترونیک استفاده می شود به این صورت که ابتدا در کارخانه نوارهای مخصوصی در ال سی دی گنجانده می شوند که حاوی کریستال های مایع هستند و با عبور الکتریسیته از هر یک از نوارها آن نوار روشن می شود و به نمایش در می آید ، ساده ترین نوع یک نمایشگر سون سگمنتها هستند که دارای هفت عدد ال ای دی LED می باشند که در کنار یکدیگر چیده شده اند و با اعمال ولتاژ به آنها روشن می شوند و اعداد را تشکیل می دهند .


از جمله ال سی دی های رایج در الکترونیک lcd های بک لایت هستند که انواع مختلفی دارند .


برای اتصال یک ال سی دی به میکروکنترلر نیاز به مدارات خاص و کاتالوگ ال سی داریم زیرا هر ال سی دی پایه های خاص خود را دارد و استفاده از کاتالوگ مهم است ، مدارات راه انداز ال سی دی بسیاری در اینترنت موجود می باشند که با یک جستجوی ساده می توانید به انها دست پیدا کنید .



سه‌شنبه 6 اسفند 1392 @ 23:00

نرم افزار های الکترونیک و میکروکنترلر مخصوص موبایل

امروز چند نرم افزار کاربردی و بسیار مهم با فرمت اندروید اپک و همچنین جاوا برایتان اماده کرده ایم که می توانید بر روی گوشی های موبایلتان نصب کنید و این نرم افزارها را در کلاس درس و ماموریت ها و مکان های دیگر مورد استفاده قرار دهید .

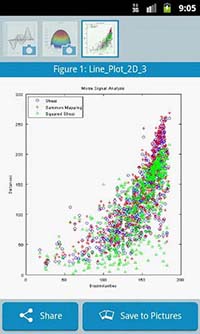

نرم افزار اول برنامه جامع و کامل متلب است که با فرمت اندروید .apk آماده دانلود شما است ، توسط این برنامه می توانید نود درصد اعمالی که با برنامه متلب اصلی انجام می دادید را با موبایل انجام دهید ولی اشکال عمده ای که دارد اینترنتی بودن برخی از امکانات آن است که باید به اینترنت متصل باشید از جمله عملیاتی که می توانید با این برنامه در موبایل خود انجام دهید می توان به رسم منحنی ها و سیگنالها و شکل موج ها و عملیات ریاضی و همچنین محاسبات کی وی ال و کی سی ال اتوماتیک اشاره کرد .

حجم : 900 کیلوبایت



نرم افزار بعدی که برایتان تدارک دیده ایم برنامه فروتل جاوا است که به آموزش و توضیح قطعات الکترونیکی و همچنین میکروکنترلرهای ای وی آر و 8051 و دیگر انواع میکرو ها و آیسی های ARM و طریقه برنامه نویسی میکرو ها و دیگر موضوعات آموزشی رشته الکترونیک پرداخته شده است ، متاسفانه لینک دانلود این برنامه را پیدا نکردم که برای دوستانم قرار دهم ولی بزودی این برنامه را هم برای دانلود آماده خواهم کرد .



سه‌شنبه 6 اسفند 1392 @ 01:13

دانلود مقاله راه اندازی موتور براشلس و dc با میکرو

موتور های الکتریکی دارای انواع مختلفی از جمله موتورهای براشلس و موتور دی سی و همچنین موتور های پله ای هستند که هر یک از مزایای خاص خود از جمله سرعت و دقت و قدرت خود برخوردارند ، برای راه اندازی موتور های براشلس و پله ای نیاز به مدارات درایور یا کنترل کننده داریم که در این پست کتابی قرار داده ایم که در آن در مورد راه اندازی انواع موتور های الکتریکی به وسیله میکروکنترلر ای وی آر بحث شده است و مدارات و نقشه های مختلفی از مدارات درایور اینگونه موتور ها در این کتاب یافت می شود .


حجم کتاب : 800 کیلوبایت


فرمت کتاب : پی دی اف - PDF



یکشنبه 4 اسفند 1392 @ 23:02

ساخت بازی خانه سازی آتاری با میکروکنترلر avr

امروز یک پروژه خوب و زیبا تحت عنوان بازی پازل یا همان خانه سازی برایتان آماده کرده ایم که با میکروکنترلر ای وی آر ساخته می شود ، این مدار به تلوزیون متصل شده و از طریق دکمه هایی که توسط ما طراحی شده اند و به عنوان دستگیره های بازی عمل می کنند باید بازی خانه سازی را کنترل کنیم میکروکنترلر به کار رفته در این پروژه از نوع ATMEGA168 است و بسیار پروژه جالب و جذاب و ارزان قیمتی است و براحتی می توانید آنرا بسازید و از بازی با آن لذت ببرید .


حجم فایل پروژه 70 کیلوبایت است
